雙碳”趨勢下，零碳數據中心如何打造，要重點考慮"電從哪里來？熱到哪里去?"（二）

發布時間：2024-12-16

分享到

二、自然冷源的利用：

數據中心冷卻系統能耗是數據中心基礎設施能耗的主要部分，是數據中心節能減碳的重點，例如在一個PUE 為1.3的數據中心，制冷能耗要占16%左右，供電及其它損耗約占7%，比例如下：

數據中心的PUE能否做到更低，直接因素是制冷的功耗，制冷系統能否節能的關鍵在于是否有效的利用自然冷源，充分利用自然冷源也是降低制冷能耗，減少制冷碳排放最直接的方案。所以目前大型數據中心在建設時，都要考慮天然冷源的使用，比如全年氣溫條件是否滿足自然冷卻要求，例如烏蘭察布全年平均溫度是5℃～7℃，寧夏中衛全年平均溫度是4℃～18℃，甘肅慶陽全年平均溫度是5℃～13℃，山西陽泉全年平均溫度是6℃～18℃，張家口全年平均溫度是4℃～16℃。這些區域年平均溫度都比較適合建數據中心，所以“東數西算”數據中心集群優先選址以上區域。除氣候之外，還可以考慮有得天獨厚水資源的地方，例如湖北省長江三峽數據中心集群，就是利用三峽的電力提供算力，用三峽的水資源提供空調的冷卻。像這樣的數據中心集群還有湖南省彬州市東江湖數據中心集群，也是采用東江湖大壩下游的優質水資源作為冷卻方案以降低PUE。

目前數據中心主要的自然冷源利用方案有以下幾大類:

（一）間接蒸發自然冷卻機組方案（AHU）

間接蒸發冷節能機組是通過熱芯體(空-空換熱器)換熱器充分利用大氣自然冷源實現數據機房散熱的設備，室內/外空氣無需混合交換即可實現熱量傳遞，最大限度的降低機械補冷使用時長，從而達到節能低碳環保。同時，AHU機組在室外側利用水蒸發吸熱的原理，對室外空氣進行噴水(霧)，進一步降低室外空氣的溫度(低于室外環境溫度)，從而延長室外自然冷源的利用時長，達到節能降耗目的。通常部署在數據中心屋頂或側邊，是新建、改建大型、中大型數據中心的理想選擇。

AHU間接蒸發冷卻機組方案是整體結構，系統簡單。與傳統水冷冷凍水系統相比，該機組方案是將冷源設備、輸配設備、未端設備、自控系統集成于一體，后期維護非常方便。第二個特點是部署靈活，縮短建設周期。第三個特點是節水節電，可以降低運營成本。該機組方案能夠充分利用室外自然冷源，減少壓縮機開啟時間，運行模式分為干模式、濕模式、混合模式。干模式和濕模式工況下，壓縮機不開啟。混合模式下，壓縮機部分開啟。在冬季氣溫比較低的時候運行干模式，干模式運行時無需噴水。在濕模式蒸發冷卻時耗水量低于水冷冷凍水空調系統，傳統冷凍水系統的WUE為1.8～2.4之間，而AHU系統方案的WUE為0.3～0.8之間。

（二）氟泵系列自然冷卻空調

氟泵技術的發展已經超過十幾年，氟泵技術在數據中心的應用是比較常見的技術。目前存在的氟泵空調系統包含：氟泵空調、磁懸浮相變多聯空調、PHU整體式氟泵機組、氟泵多聯空調等主要的形式。不管什么形式的氟泵空調，其基本原理大同小異，氟泵系統在夏季采用制冷壓縮機制冷運行，在春秋過渡季節采用氟泵和壓縮機“混合模式”運行，在冬季開啟氟泵自然冷卻模式，保證全年機房空調安全可靠運行。氟泵系列空調最大的好處就是使用自然冷源，同時可以適用于干旱缺水的場景。

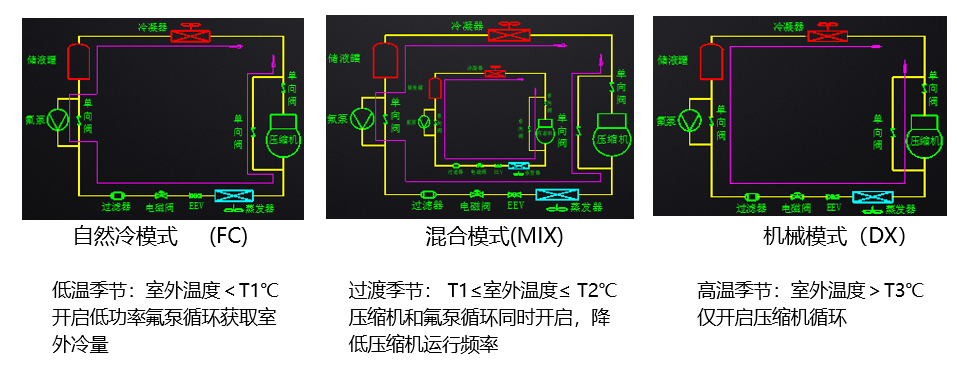

目前氟泵技術最成熟的產品要屬氣體增壓氟泵機組，該方案為室內機和室外機分體設計，配置靈活，適用于各種規模的數據中心場景。氟泵機組系統具有三種運行模式，并最大限度的充分利用室外自然冷源，例如海悟的氟泵機組其運行原理如下：

除了分體氟泵機組以外，近幾年又興起了整體式氟泵機組方案（PHU），PHU針對于大型數據中心場景的制冷解決方案。PHU整體式氟泵空調機組是通過低功率氟泵充分利用自然冷源實現數據中心制冷的一體化設備，同樣具備三種運行模式，通過對室外環境溫度監測自動切換運行模式，能最大限度的提高制冷系統的能效比。例如海悟的PHU機組運行模式如下：

除了分體氟泵和整體式氟泵PHU以外，針對大型數據中心場景，并對PUE有著極高要求的場景（例如：PUE≤1.2），可以采用磁懸浮相變多聯系統，該系統主要應用了磁懸浮變頻技術、蒸發冷凝器技術、變頻氟泵技術、末端多聯技術等。目前主要的冷卻形式有磁懸浮蒸發多聯系統和磁懸浮風冷多聯系統。

磁懸浮相變多聯系統同樣具備三種運行模式，例如海悟磁懸浮相變多聯系統其運行原理如下：

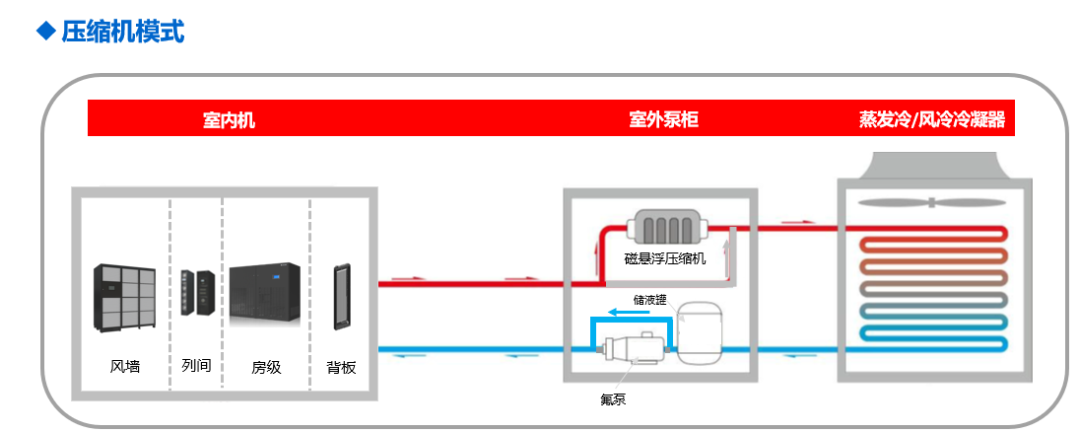

當夏季室外溫度較高時，開啟純壓縮機模式運行，確保室內送回風溫度滿足機房要求。

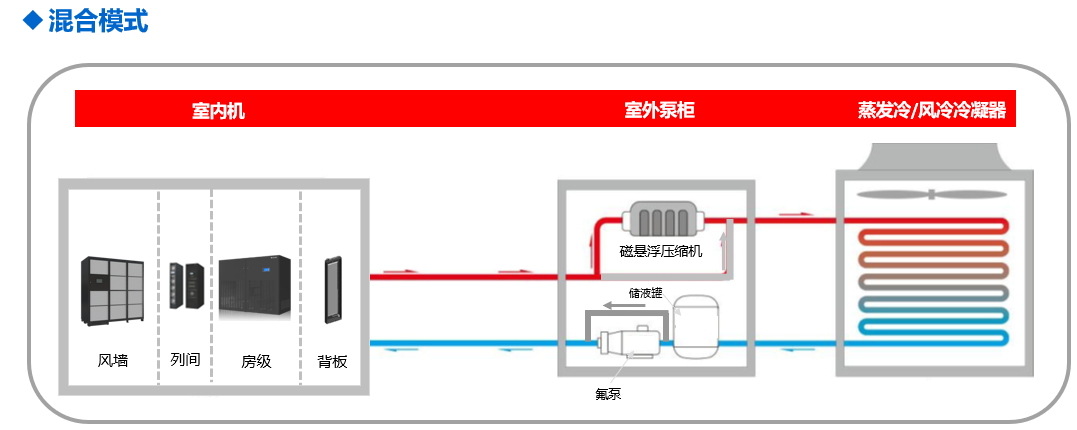

在過渡季節（冬、夏之間交替的季節,一般以春、秋兩季為過渡季節）時，開啟壓泵混合模式，系統能效顯著提升。

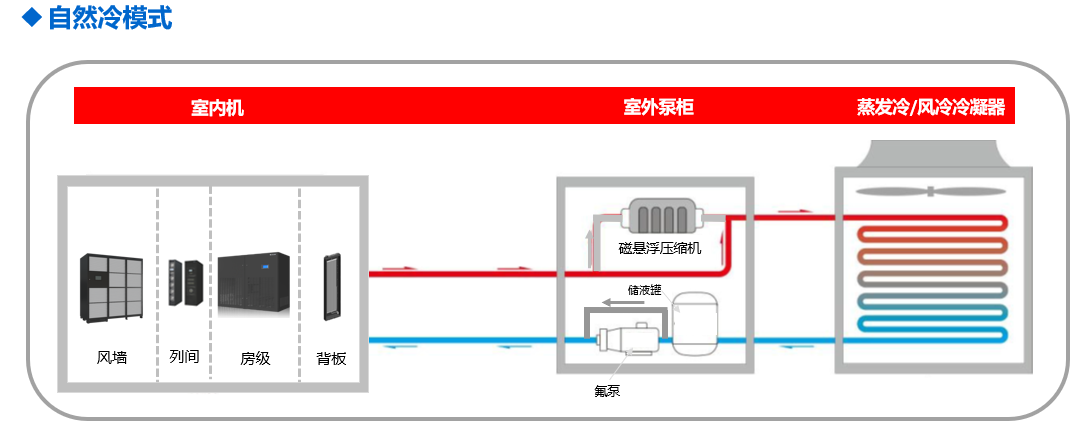

當室外溫度低于一定值時，開啟氟泵自然冷模式，此時壓縮機停止工作，完全利用自然冷源制冷，大大降低數據中心制冷能耗。

除了以上三種形式的氟泵系統方案以外，為適配室外機安裝空間有限的數據中心場景，于是氟泵多聯機系統運應而生，即由一個室外機拖多個室內機的氟泵系統，簡稱氟泵多聯機。氟泵多聯機同樣具備三種運行模式，例如海悟氟泵多聯其運行模式如下：

（三）全時水源自然冷卻

利用自然界江、河、湖、海的水源為數據中心提供冷卻水，可以不耗費電力制冷，全年幾乎大部分時間可以做到水源自然冷，大大降低數據中心全年PUE。

該方案最關鍵點在于數據中心選址，數據中心需要選在接近自然水源的地方，通過抽取江水或湖水，經過簡單的過濾直接作為冷卻水使用，因為江水、湖水的溫度通常在十幾攝氏度，比空氣溫度低得多，且四季溫度波動非常小，可有效地帶走服務器產生的熱量。具體實現方式是將江水或湖水抽上來經過過濾，然后引入數據中心的冷卻水管路，通過板換和數據中心空調冷凍水進行二次換熱，冷凍水的回水溫度通常是21℃，經過板換后冷卻至15℃去空調降溫。通過板換的湖水溫度升高后又排到江里，從而將服務器等設備的熱量轉移到江水中，達到冷卻的目的。在設計方案時，需要考慮到水源的水質、流速、溫度等因素，以確保冷卻效果和設備的安全。

采用湖水冷卻的數據中心比較有名的是阿里杭州千島湖數據中心，該數據中心采用深層湖水，數據中心外部有兩臺湖水處理器，通過密封管道從湖面下35米深處取水，水溫基本維持在10度左右。經過緩沖池進入湖水處理器，然后再進入數據中心，通過板換和冷凍水進行換熱，幫助服務器降溫，經過板換帶出熱量后，再流經2.5公里的青溪新城中軸溪，作為城市景觀呈現，最終流回到千島湖。該數據中心年平均做到了PUE1.3。

采用長江水冷卻的案例比較有名的是湖南省資興市東江湖數據中心。東江湖數據中心利用東江湖水庫大壩下游的江水作為自然冷源，大壩下游的江水溫度常年8～13℃，且江水流穩定且水質達到國家一級標準，經過濾處理后進入能源站，通過板式換熱器制取冷凍水為機房降溫。江水在換熱后經密閉管道排入下游，整個過程不消耗水資源且不對江水水質造成影響。這種冷卻方式可以降低數據中心的能耗，相比傳統的制冷方式，僅需五分之一的能耗即可保障設施的正常運行。東江湖數據中心在全年99%的時間里都完全利用江水源冷卻，全年幾乎不啟動冷水機組。采用江水全時冷卻，年平均PUE為1.15。
