BIM在設計階段的應用
在設計階段BIM可以幫助建筑師和設計團隊更好地可視化和理解設計方案。通過BIM模型，設計師可以模擬和分析不同設計方案的效果、性能和成本，以做出更明智的決策。此外，BIM還可以將不同設計專業的信息集成到一個平臺，實現跨專業的協同工作和沖突檢測，從而減少設計錯誤和返工的可能性。

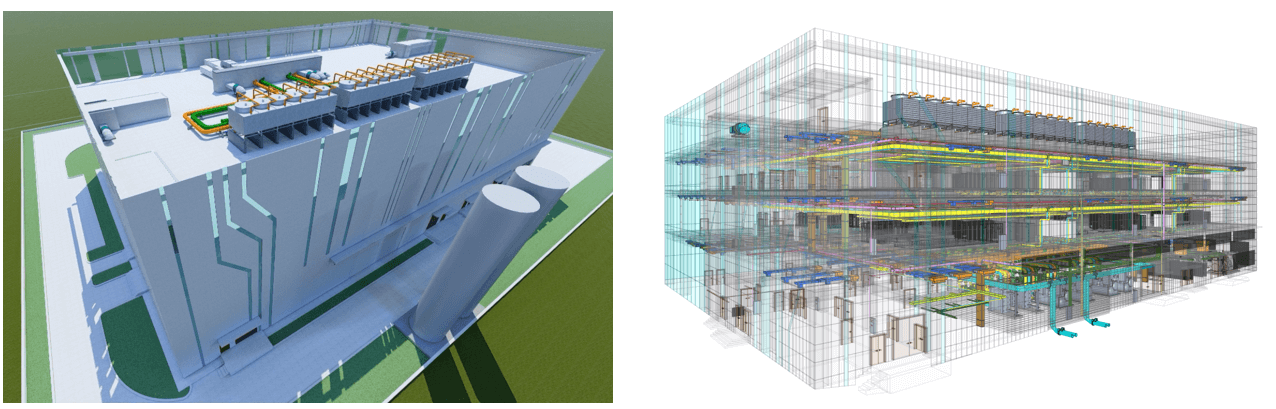

1.BIM可視化建模
設計與BIM建模并行，通過對圖紙的分析討論，按照2D設計圖紙，利用BIM技術應用相關軟件創建項目的建筑、結構及機電各專業模型。通過三維模型的建立，對方案可以有直觀的表現效果，實現“所見即所得”。

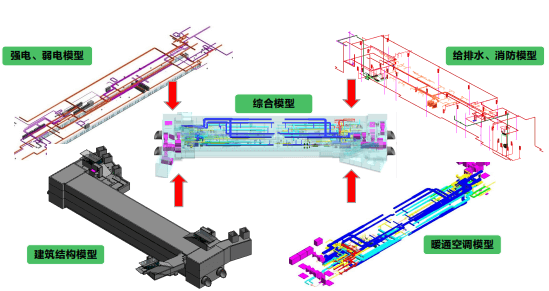

2.各專業協調
BIM通過對各專業的資源整合，將各專業的平面圖紙通過三維建模綜合整理，指導各專業，按照BIM模型所體現的各方問題進行調整，進行及時的調優工作，實現項目信息共享，更好的滿足工程需求，提高設計質量。
3.設計優化

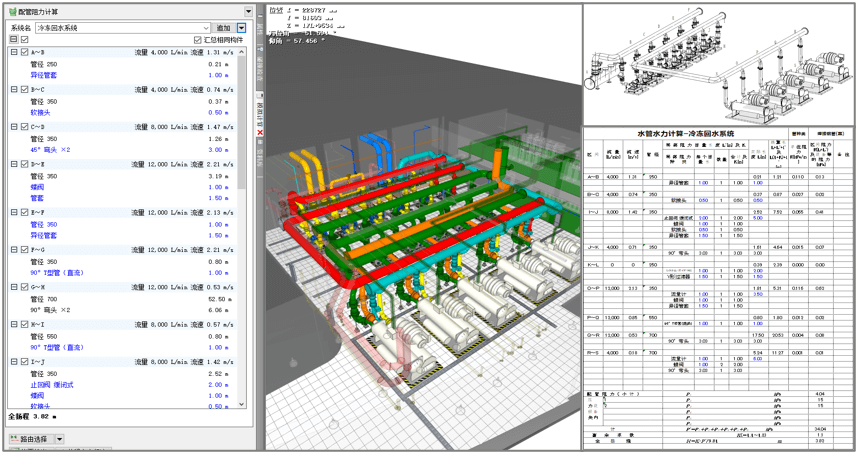

BIM模型進行管道綜合調整優化后，考慮對所選設備進行調優選型，重點在于水泵及風機的阻力校核，指導設備選型、路由優化、閥件優選和連接優化。通過對水系統管道的阻力校核，對水泵的優選做出推薦，同時對管路組件進行優化。

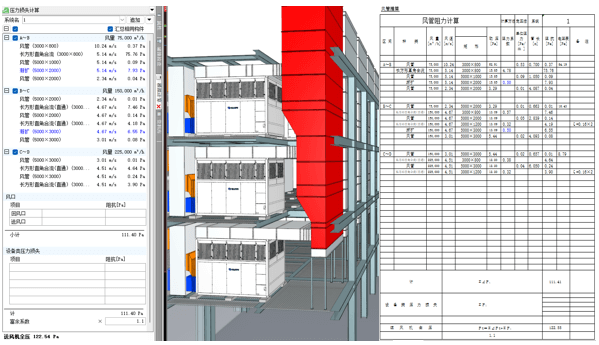

通過對風管系統的阻力計算，優化送回風管道，合理匹配風機。

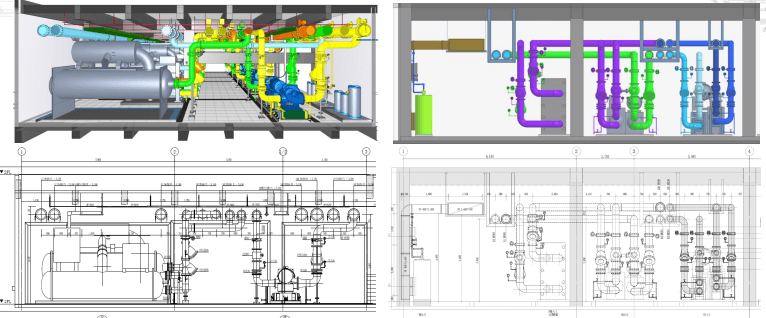

4.BIM深化圖紙
通過BIM深化后，可對各專業直接輸出二維深化圖紙，模型與圖紙一一對應，指導后續施工按模型施工、按圖施工。
